Dimenzije i tehnički podaci

Transporter Tehnički podaci i dimenzije

Novi Transporter oduševljava velikim prostorom i impresivnim performansama. Varijanta s dugim međuosovinskim razmakom dugačka je oko 5,05 metara bez mehanizma za vuču. Detaljne podatke o dimenzijama svih varijanti modela pronaći ćete u tablici na ovoj stranici.

Transporter postavlja standarde i u pogledu vučne sile: maksimalno opterećenje prikolice kočeno pri usponu 12 % iznosi do 2.800 kg. Ovisno o varijanti modela, Transporter postiže dopuštenu ukupnu masu do 3.025 kg.

Tehnički crteži kao PDF:

Transporter furgon
Transporter furgon Plus
Transporter furgon s pregradnom stijenkom u obliku slova L
Transporter kamionet s dvostrukom kabinom
Transporter karavan

Transporter furgon

Tehnički podaci

Broj cilindara4; redni
Obujam u cm³1.996
Hod klipa (cilindar) u mm90
Okretni moment u Nm390 – 310
Maks. snaga u kW125 - 81
Vrsta motoraICE
Broj stupnjeva prijenosa8 – 6
Ubrzanje 0 – 100 km/h u s16,9 – 14
Klasa emisijaEU 6,2

Tehnički podaci (plug-in hibrid)

Plug-in hibrid
Broj cilindara4
Hod klipa (cilindar) u mm100
Okretni moment ICE u Nm205/320
Maks. snaga u kW171
Vrsta motoraPHEV
Nazivni kapacitet neto16.500
Nazivni napon323
Broj stupnjeva prijenosa8
Ubrzanje 0 – 100 km/h u s11
Klasa emisijaEU 6,2

Mase

Dizelski motori
Plug-in hibrid
Dopuštena ukupna masa u kg3.025 - 2.800-
Masa praznog vozila s vozačem u kg2.055 - 1.872
Dopuštena ukupna vučna masa u kg5.525 - 4.800
Opterećenje u kg1.044,700 - 1.002,700
Dopušteno opterećenje prikolice kočeno pri 12 % u kg2.800 - 2.000-
Dopušteno opterećenje prikolice nekočeno u kg750-
Okomito opterećenje kuke mehanizma za vuču u kg112 - 100-
Krovno opterećenje u kg170170

Vanjske dimenzije

Dužina uključujući mehanizam za vuču u mm5.584 – 5.184
Dužina bez mehanizma za vuču u mm5.450 – 5.050
Širina uključujući otklopljena zrcala u mm2.275
Maks. visina (prema EU normi) u mm2005,94
Kut prevjesa sprijeda u °17,200 – 16,500
Prevjes sprijeda u mm958
Kut prevjesa straga u °16,400
Prevjes straga u mm992
Visina vozila s otvorenim stražnjim poklopcem u mm2.062 - 2.053
Širina otvora kliznih vrata u mm1.030
Visina otvora kliznih vrata u mm1.301
Visina otvora stražnjeg poklopca u mm1.316
Unutarnji kut nagiba u °13,100 - 11,700
Promjer zaokreta u m13,8 - 12,5

Unutrašnje dimenzije

Utovarna širina između kućišta kotača u mm1.392
Dužina podnice prtljažnika iza 1. reda sjedala u mm3.002 - 2.602

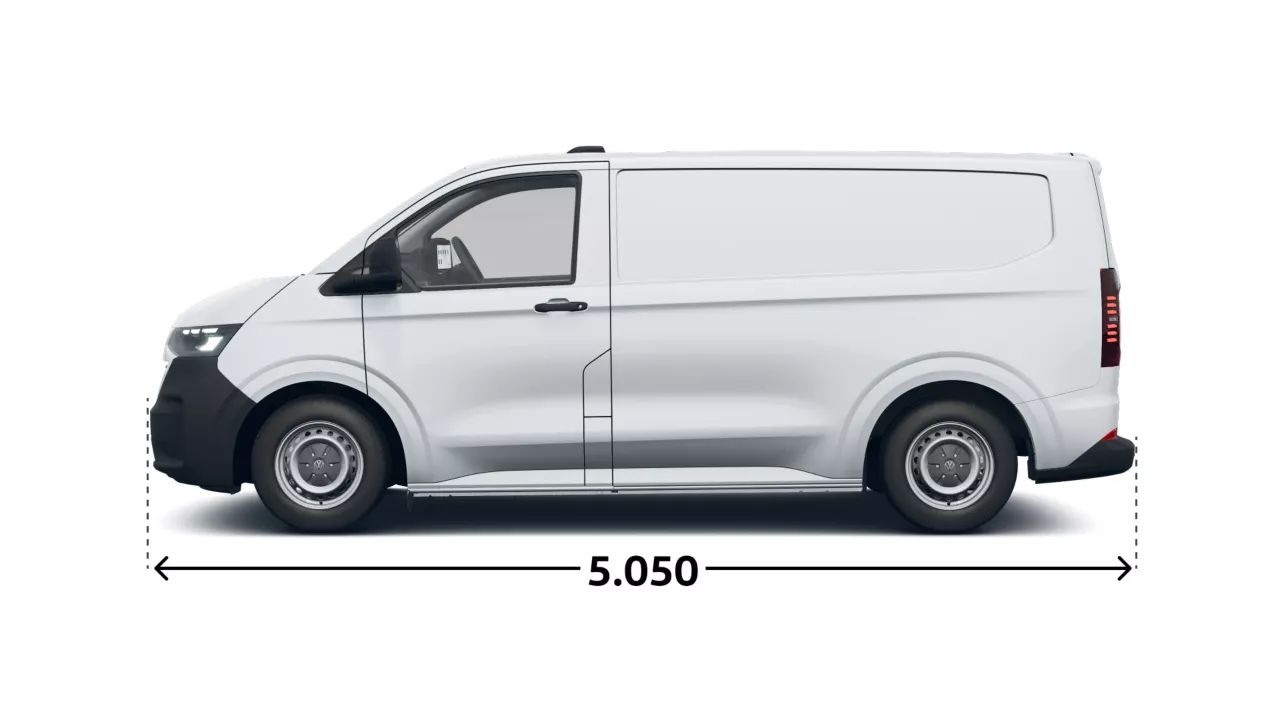

Dužina / međuosovinski razmak u mm

VW Transporter Kastenwagen Länge kurzer Radstand

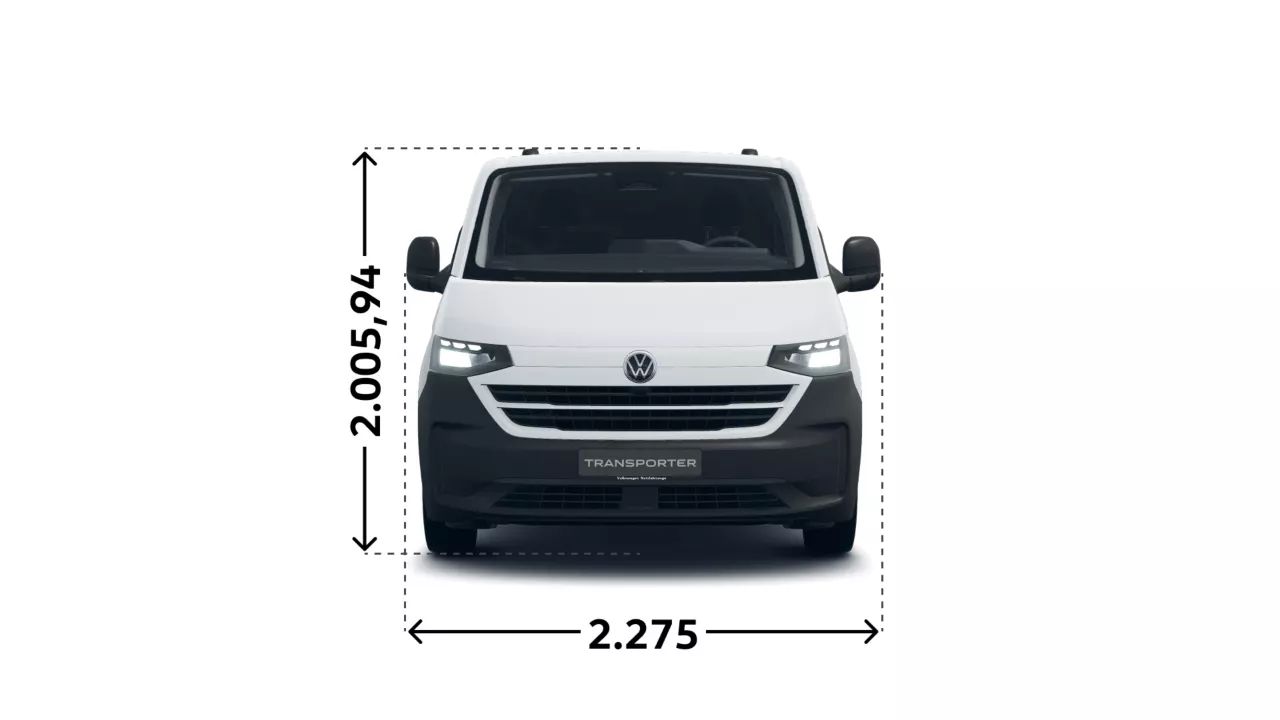

Širina/visina u mm

VW Transporter Kastenwagen Höhe und Breite

Širina/visina teretne površine u mm

VW Transporter Kastenwagen Höhe und Breite der Ladefläche

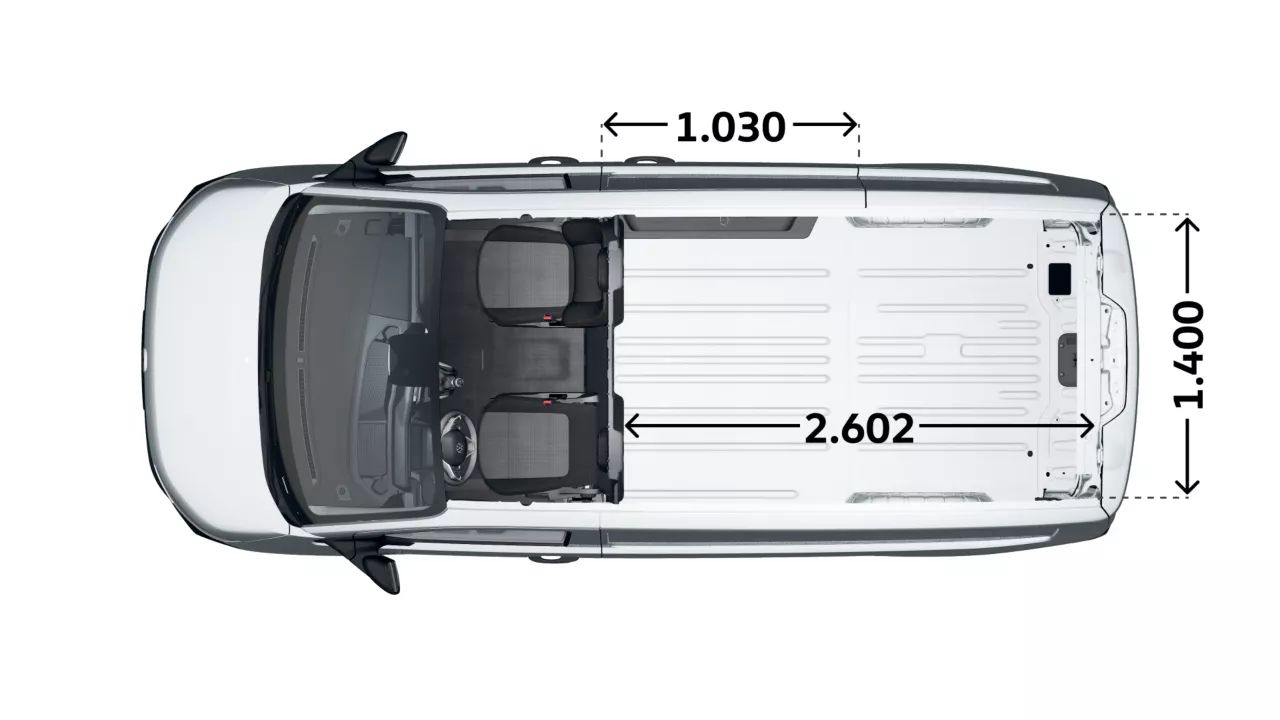

Dužina teretne površine / širina teretne površine / širina kliznih vrata u mm

VW Transporter Kastenwagen kurzer Radstand länge der Ladefläche, Breite der Türen

Prikaz paleta i pokretnih regala za Transporter s 5 sjedala

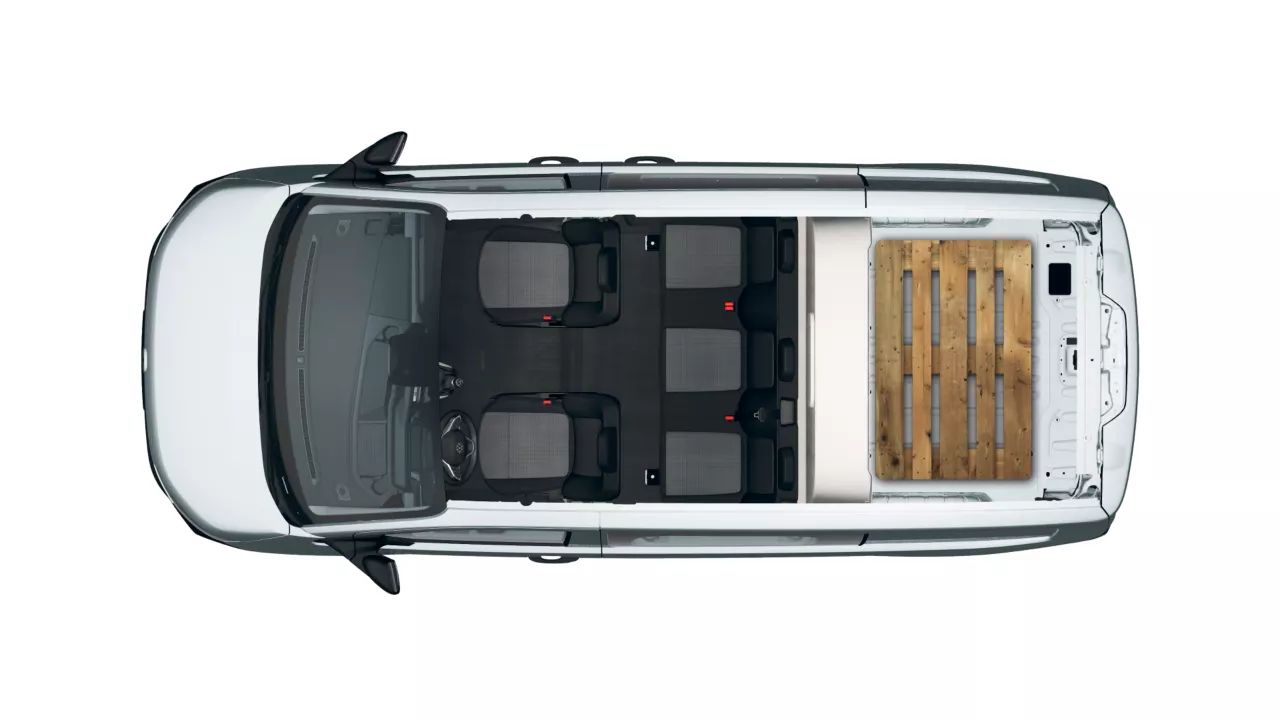

Utovar euro palete

VW Transporter Kastenwagen 5 Sitzer mit Platz für eine EUR Palette

Utovar euro palete 3

VW Transporter Kastenwagen 5 Sitzer mit Platz für eine EUR3 Palette

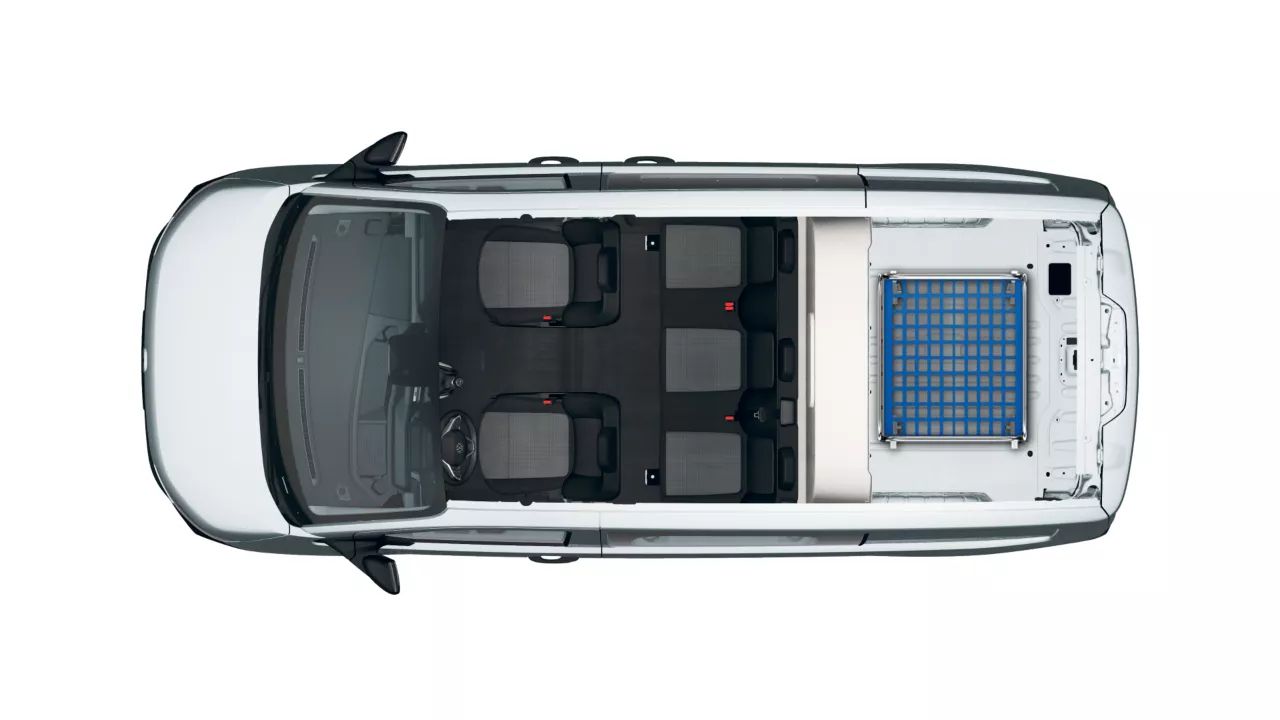

Utovar pokretnog regala

VW Transporter Kastenwagen 5 Sitzer mit Platz für einen Rollcontainer

Prikaz paleta i pokretnih regala za Transporter s 2 sjedala

Utovar euro palete

VW Transporter Kastenwagen 2 Sitzer mit Platz für drei EUR Paletten

Utovar euro palete 3

VW Transporter Kastenwagen 2 Sitzer mit Platz für zwei EUR3 Palette

Utovar pokretnog regala

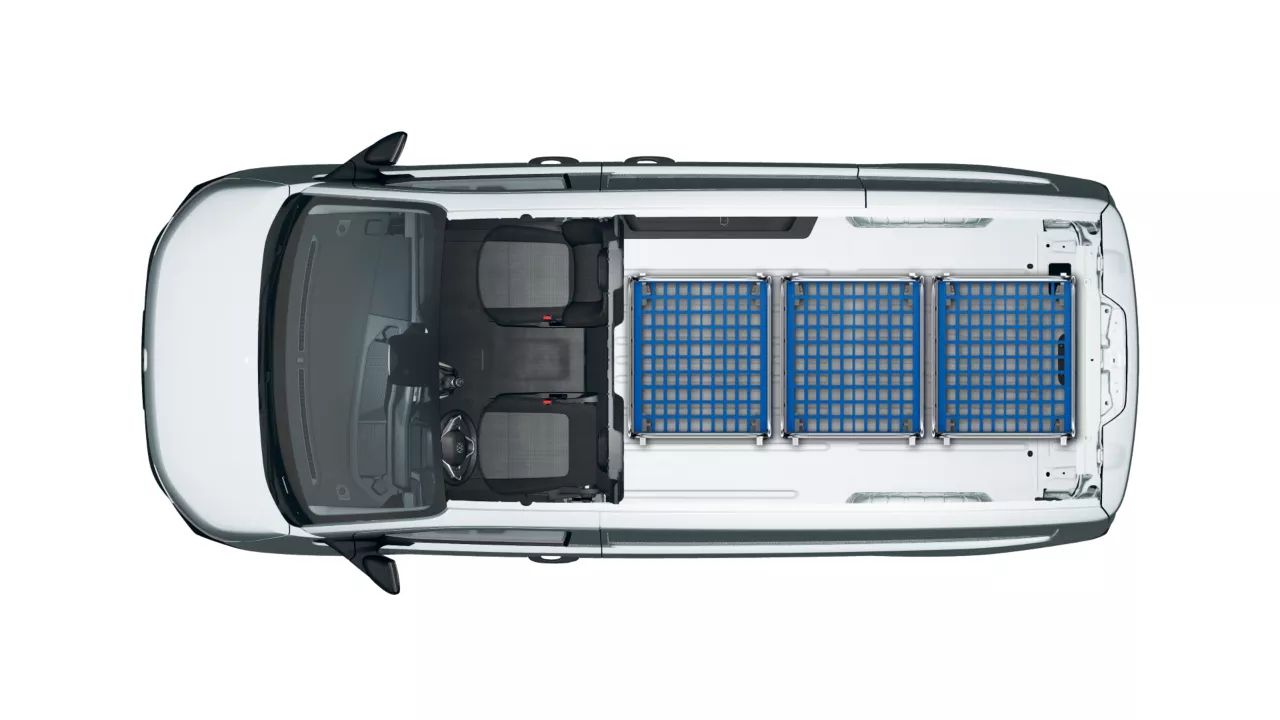

VW Transporter Kastenwagen 2 Sitzer mit Platz für drei Rollcontainer

Prikaz paleta i pokretnih regala za Transporter sa stijenkom u obliku slova L

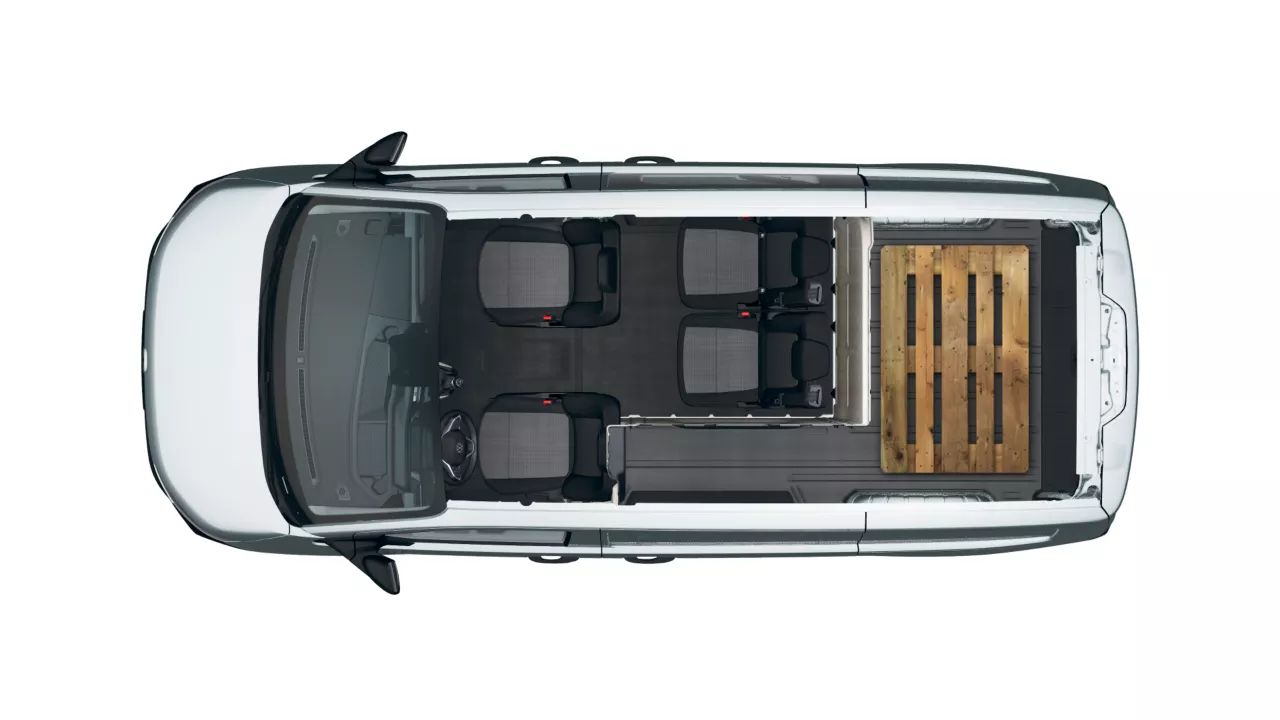

Utovar euro palete

VW Transporter mit 4 Sitzen, L-Trennwand und Platz für eine EURO2 Palette

Utovar euro palete 3

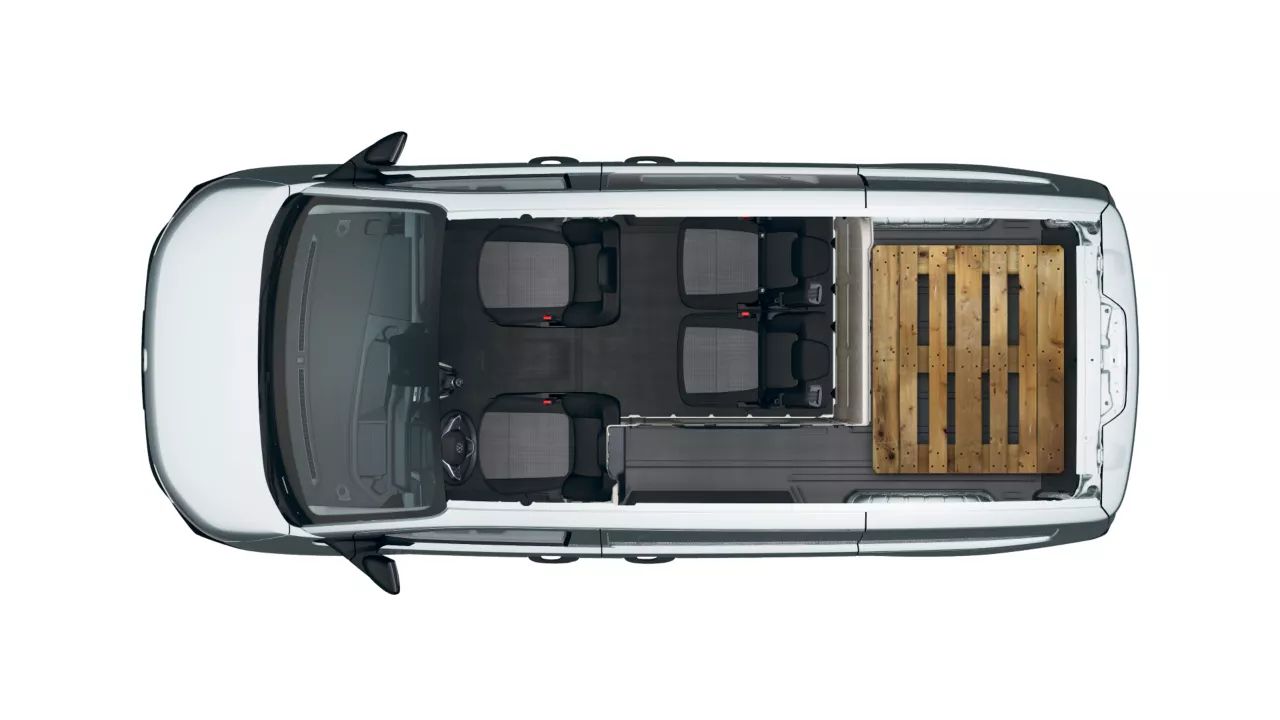

VW Transporter mit 4 Sitzen, L-Trennwand und Platz für eine EURO3 Palette

Utovar pokretnog regala

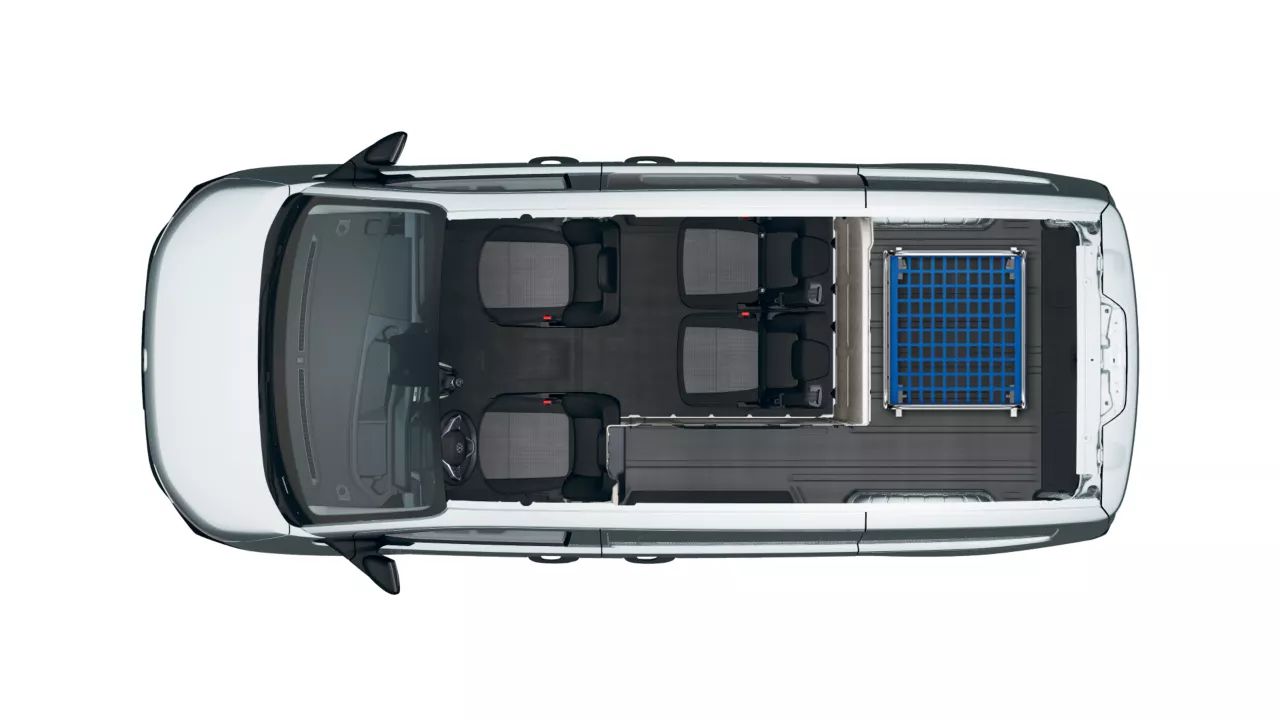

VW Transporter mit 4 Sitzen, L-Trennwand und Platz für einen Rollcontainer

Dimenzije referentnih jedinica za utovar

Paleta EUR 3: 1.200 x 1.000 mm

Euro paleta: 1.200 x 800 mm

Pokretni regal: 815 x 725 mm

Transporter karavan

Tehnički podaci

Broj cilindara4
Obujam u cm³1.996
Hod klipa (cilindar) u mm90
Okretni moment u Nm390 – 310
Maks. snaga u kW125 - 81
Vrsta motoraICE
Broj stupnjeva prijenosa8 – 6
Ubrzanje 0 – 100 km/h u s16,9 – 14
Klasa emisijaEU 6,2

Tehnički podaci (plug-in hibrid)

Plug-in hibrid
Broj cilindara4
Hod klipa (cilindar) u mm100
Okretni moment ICE u Nm205/320
Maks. snaga u kW171
Vrsta motoraPHEV
Broj stupnjeva prijenosa8
Klasa emisijaEU 6,2

Mase

Dizelski motori
Plug-in hibrid
Dopuštena ukupna masa u kg3.225-
Masa praznog vozila s vozačem u kg2.245 - 2.062-
Dopuštena ukupna vučna masa u kg5.625 - 5.225-
Opterećenje u kg1.237,70 - 1.054,70-
Okomito opterećenje kuke mehanizma za vuču u kg100-

Vanjske dimenzije

Dužina uključujući mehanizam za vuču u mm5.584 - 5.184
Dužina bez mehanizma za vuču u mm5.450 - 5.050
Širina uključujući otklopljena zrcala2.275
Maks. visina (prema EU normi) u mm1.992,88
Širina otvora kliznih vrata u mm1.030
Visina otvora kliznih vrata u mm1.301
Visina otvora stražnjeg poklopca u mm1.315

Unutrašnje dimenzije

Utovarna širina između kućišta kotača u mm1.355
Dužina podnice prtljažnika iza 1. reda sjedala u mm2.602

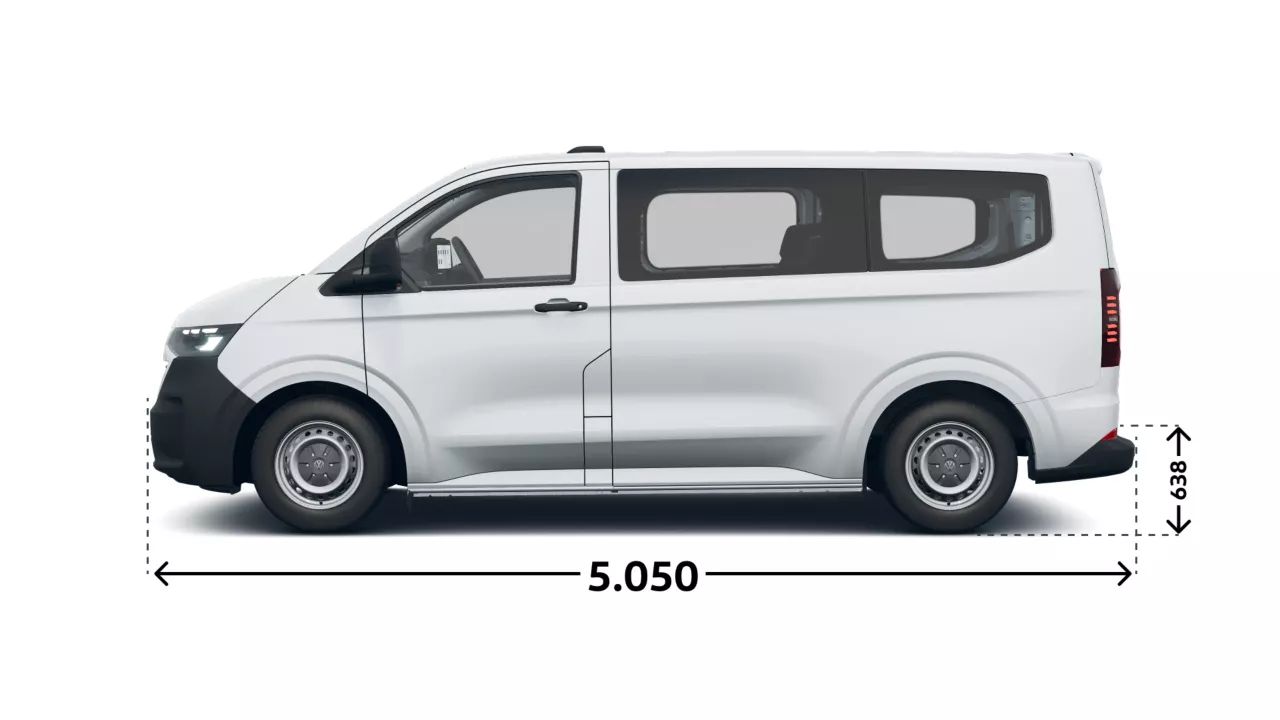

VW Transporter Kombi Länge und Radstand

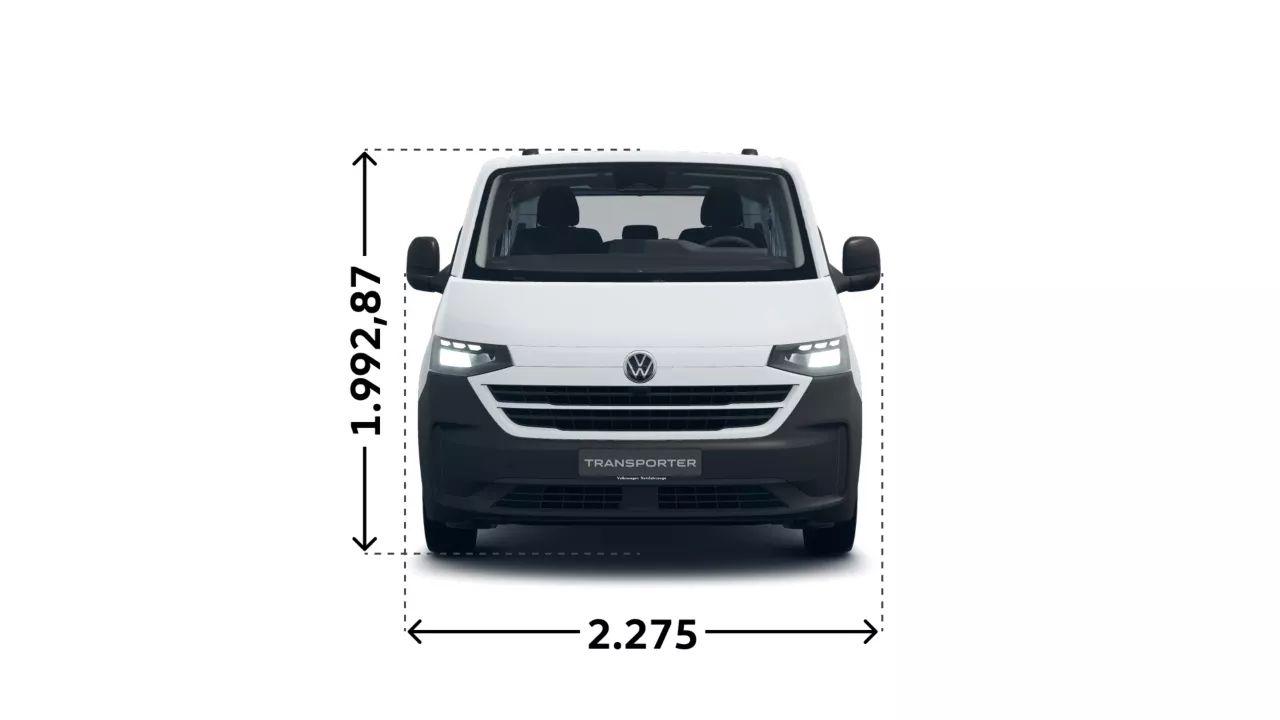

VW Transporter Kombi Breite und Höhe

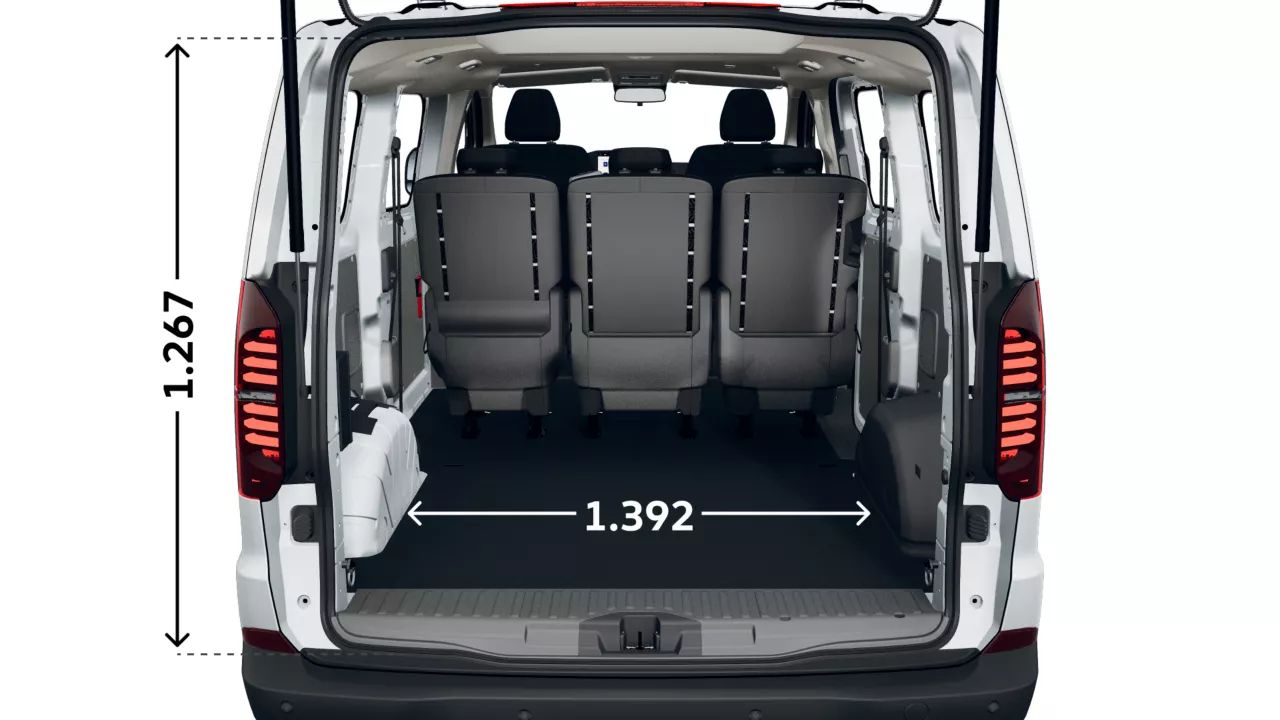

VW Transporter Kombi Breite und Höhe des Laderaums

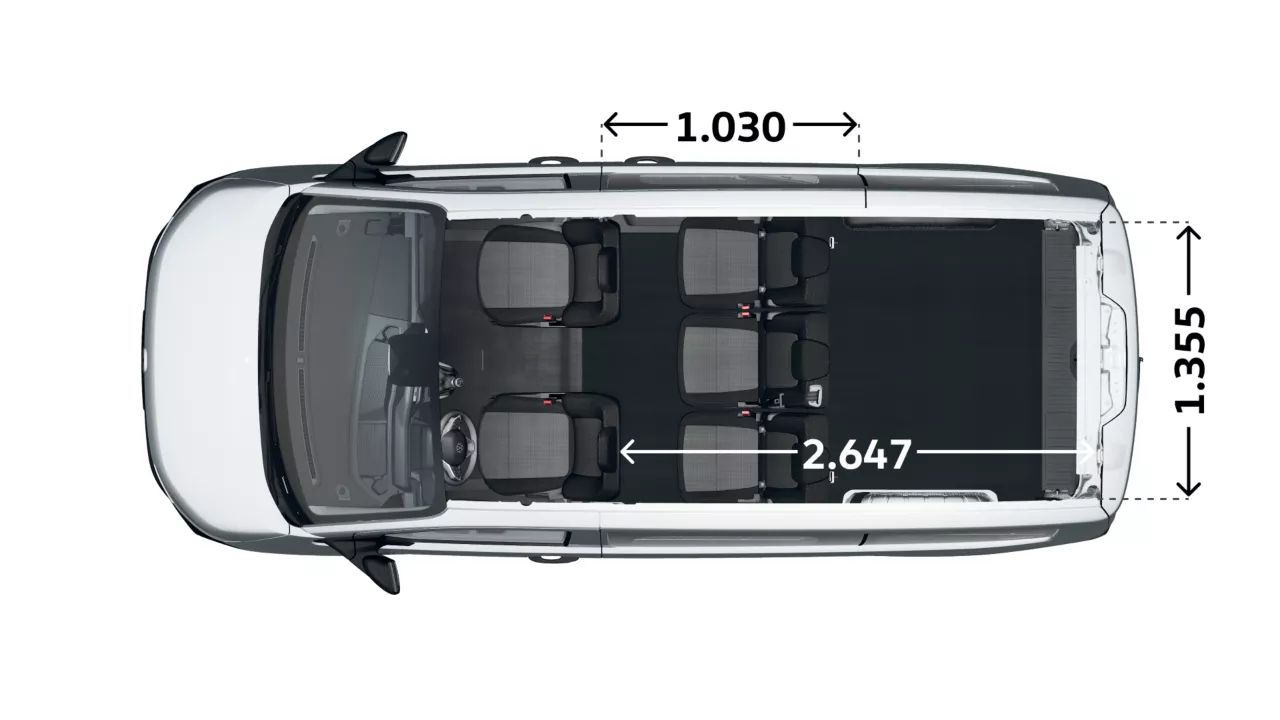

VW Transporter Kombi Länge Laderaum und Breite der Türen

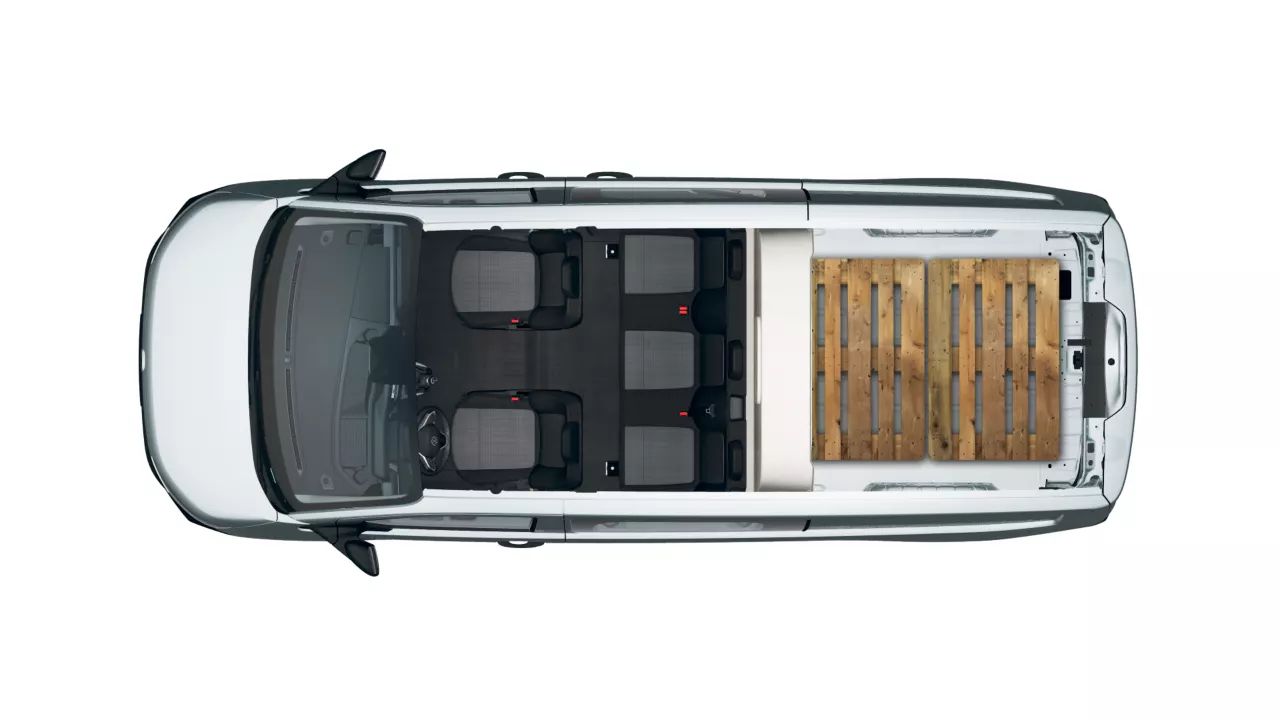

Prikaz paleta i pokretnih regala za Transporter karavan s dugim međuosovinskim razmakom s 5 sjedala

Utovar euro palete

VW Transporter Kombi mit 5 Sitzen, LR und Platz für zwei EURO2 Palette

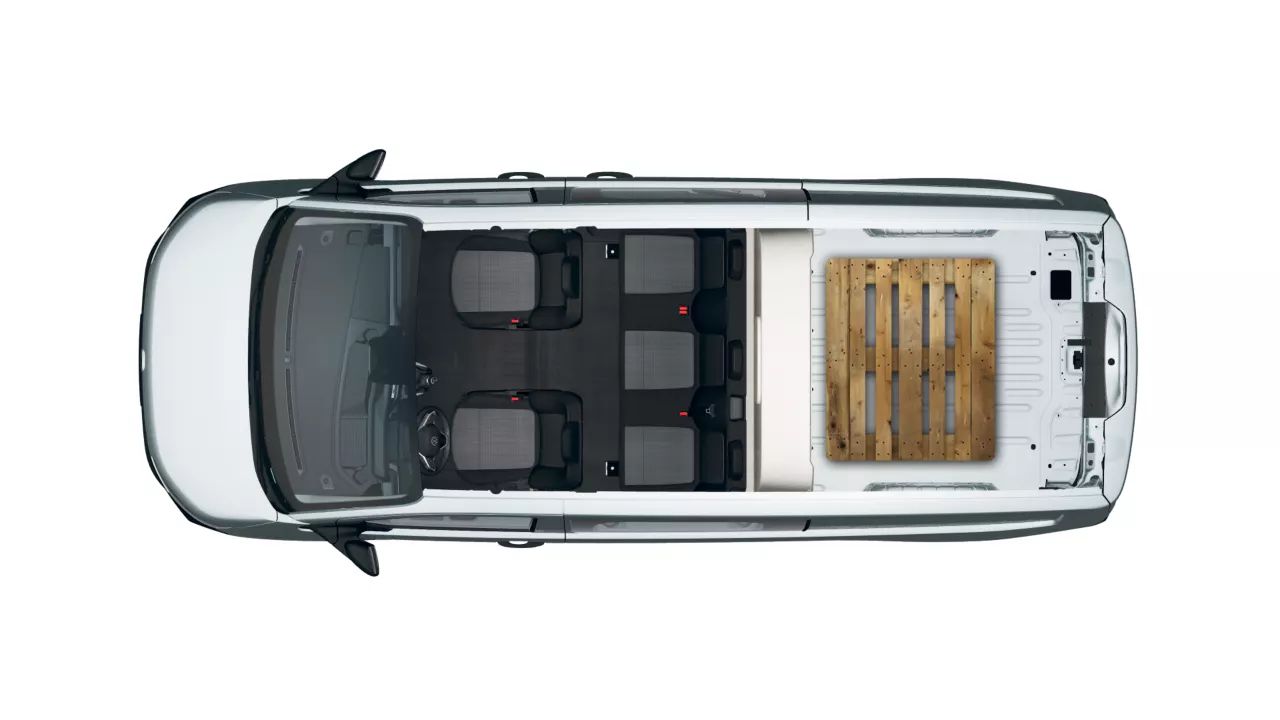

Utovar euro palete 3

VW Transporter Kombi mit 5 Sitzen und Platz für eine EURO3 Palette

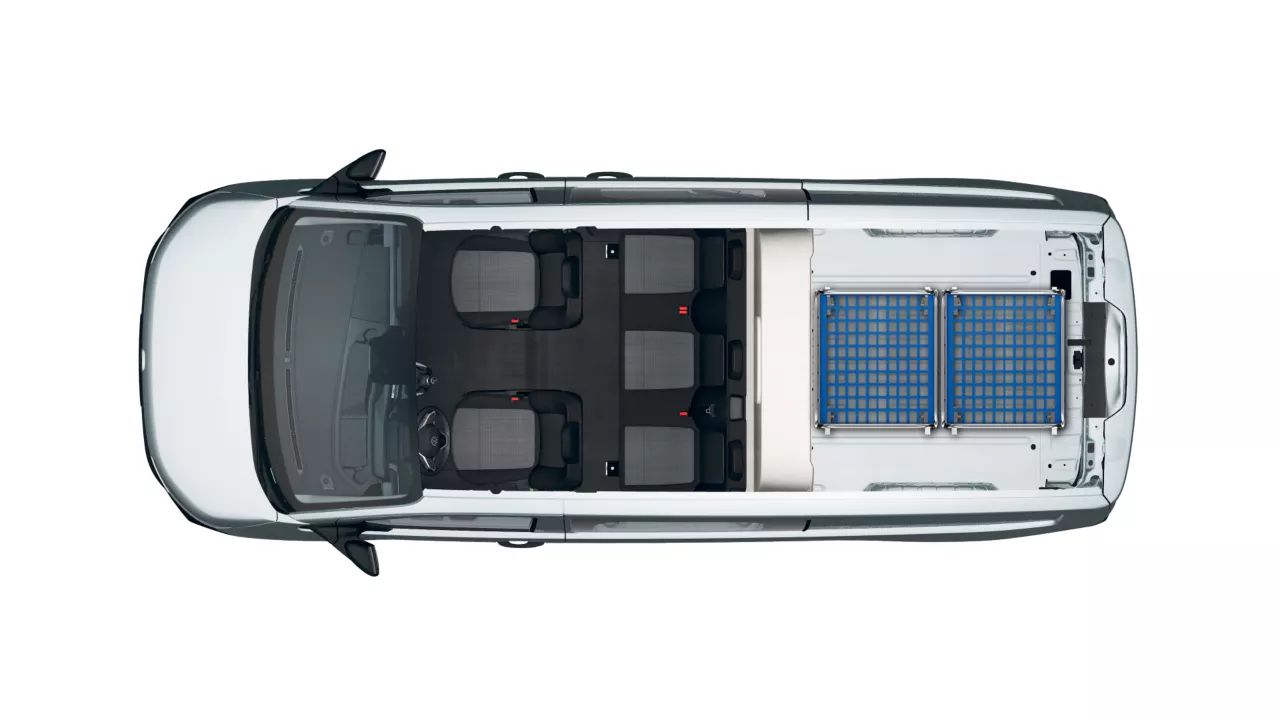

Utovar pokretnog regala

VW Transporter Kombi mit 5 Sitzen, LR und Platz für zwei Rollcontainer

Prikaz paleta i pokretnih regala za Transporter karavan s dugim međuosovinskim razmakom s 2 sjedala

Utovar euro palete

VW Transporter Kastenwagen mit langem Radstand und Platz für drei EURO2 Paletten

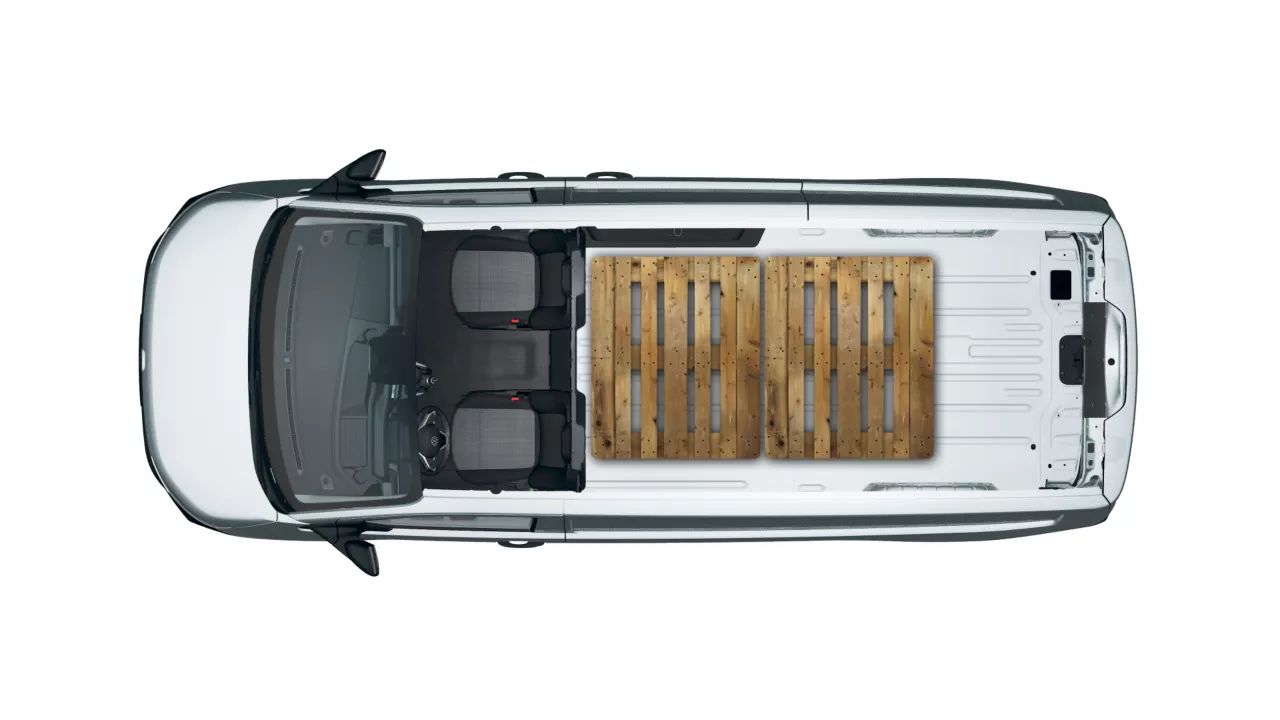

Utovar euro palete 3

VW Transporter Kastenwagen mit langem Radstand und Platz für zwei EURO3 Paletten

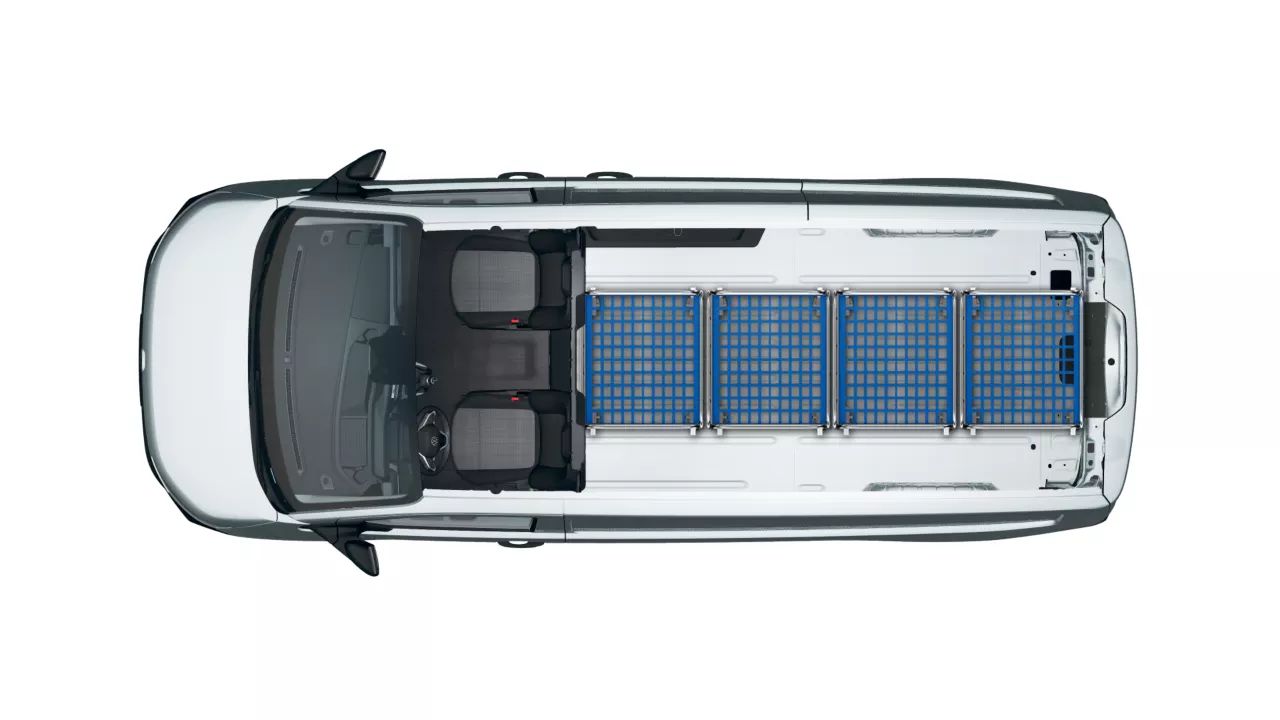

Utovar pokretnog regala

VW Transporter Kastenwagen mit langem Radstand und Platz für vier Rollcontainer

Prikaz paleta i pokretnih regala za Transporter karavan s dugim međuosovinskim razmakom sa stijenkom u obliku slova L

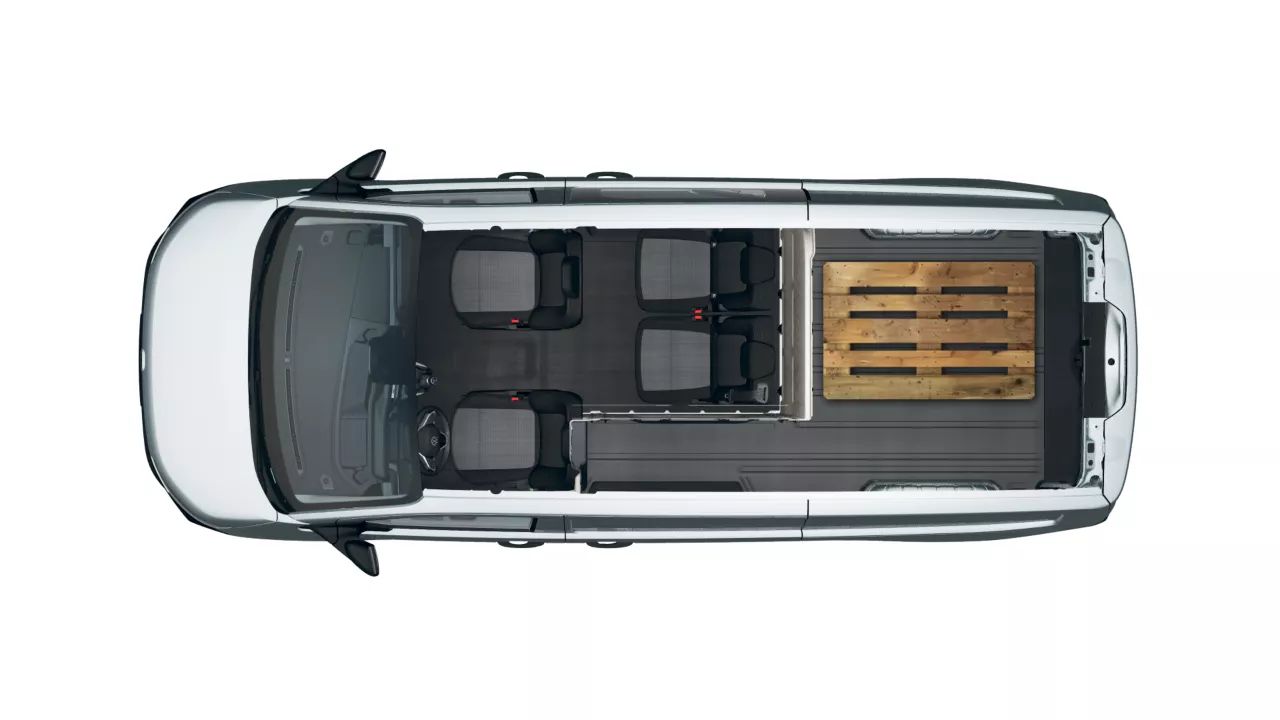

VW Transporter Kombi mit 4 Sitzen, LR, L-Trennwand und Platz für eine EURO2 Palette

Utovar euro palete 3

VW Transporter Kombi mit 4 Sitzen, LR, L-Trennwand und Platz für eine EURO3 Palette

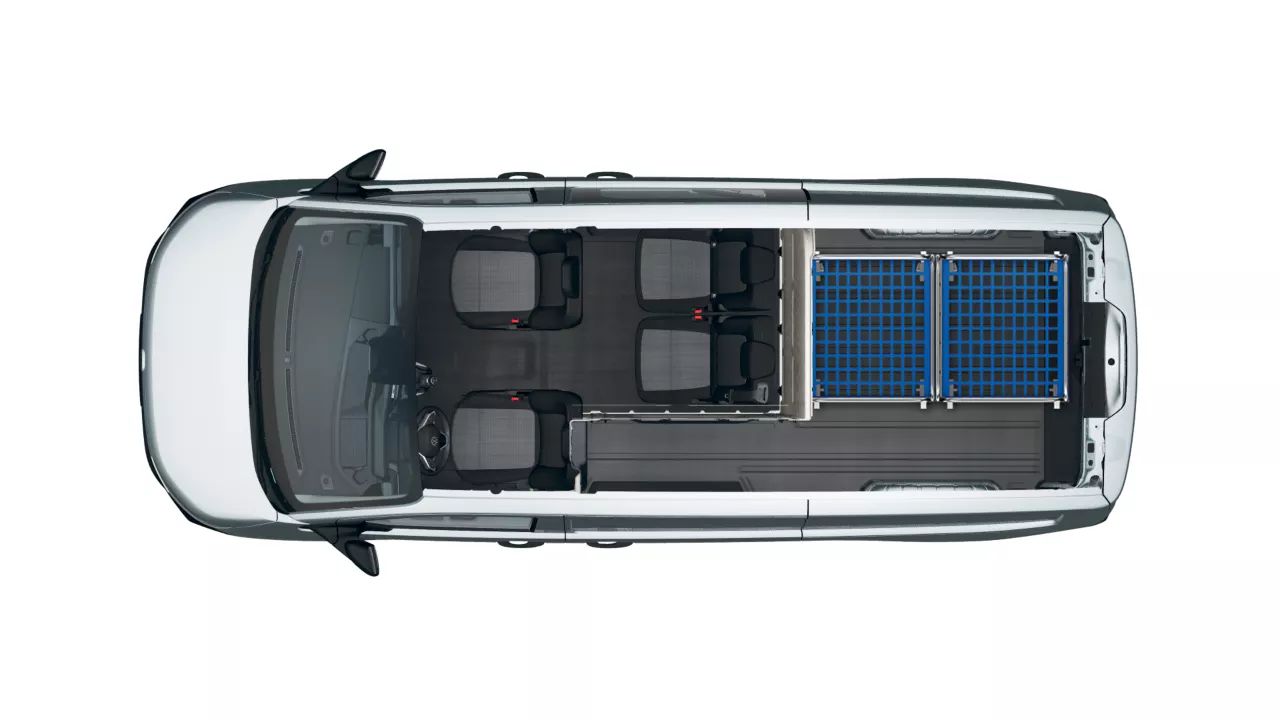

Utovar pokretnog regala

VW Transporter Kombi mit 4 Sitzen, LR, L-Trennwand und Platz für zwei Rollcontainer

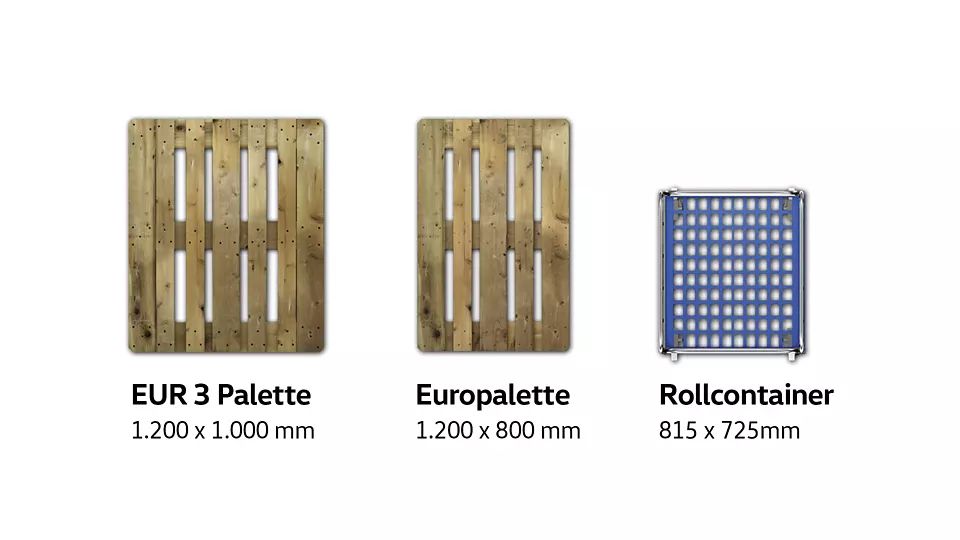

Dimenzije referentnih jedinica za utovar

Paleta EUR 3: 1.200 x 1.000 mm

Euro paleta: 1.200 x 800 mm

Pokretni regal: 815 x 725 mm

Transporter kamionet

Vjerojatno će se moći naručiti od početka 2026.

Tehnički podaci

Broj cilindara4
Obujam u cm³1.996
Hod klipa (cilindar) u mm90
Okretni moment u Nm360 – 310
Maks. snaga u kW110 - 81
Vrsta motoraICE
Oznaka motoraTDI
Broj stupnjeva prijenosa8 – 6
Ubrzanje 0 – 100 km/h u s16,9 – 14,7
Klasa emisijaEU 6,2

Mase

Dopuštena ukupna masa u kg3.025 - 2.845
Masa praznog vozila s vozačem u kg2.392 - 2.152
Dopuštena ukupna vučna masa u kg5.425 - 4.845
Opterećenje u kg736 - 215
Dopušteno opterećenje prikolice kočeno pri 12 % u kg2.400 - 2.000
Dopušteno opterećenje prikolice nekočeno u kg750
Krovno opterećenje u kg75

Vanjske dimenzije

Dužina uključujući mehanizam za vuču u mm5.613
Dužina bez mehanizma za vuču u mm5.584
Širina uključujući otklopljena zrcala u mm2.275
Širina uključujući priklopljena zrcala u mm2.147
Maks. visina (prema EU normi) u mm1.968,65 - 1.949,46
Promjer zaokreta u m13,8 - 13,0

Unutrašnje dimenzije

Širina kamioneta u mm1.945
Dužina kamioneta u mm2.169

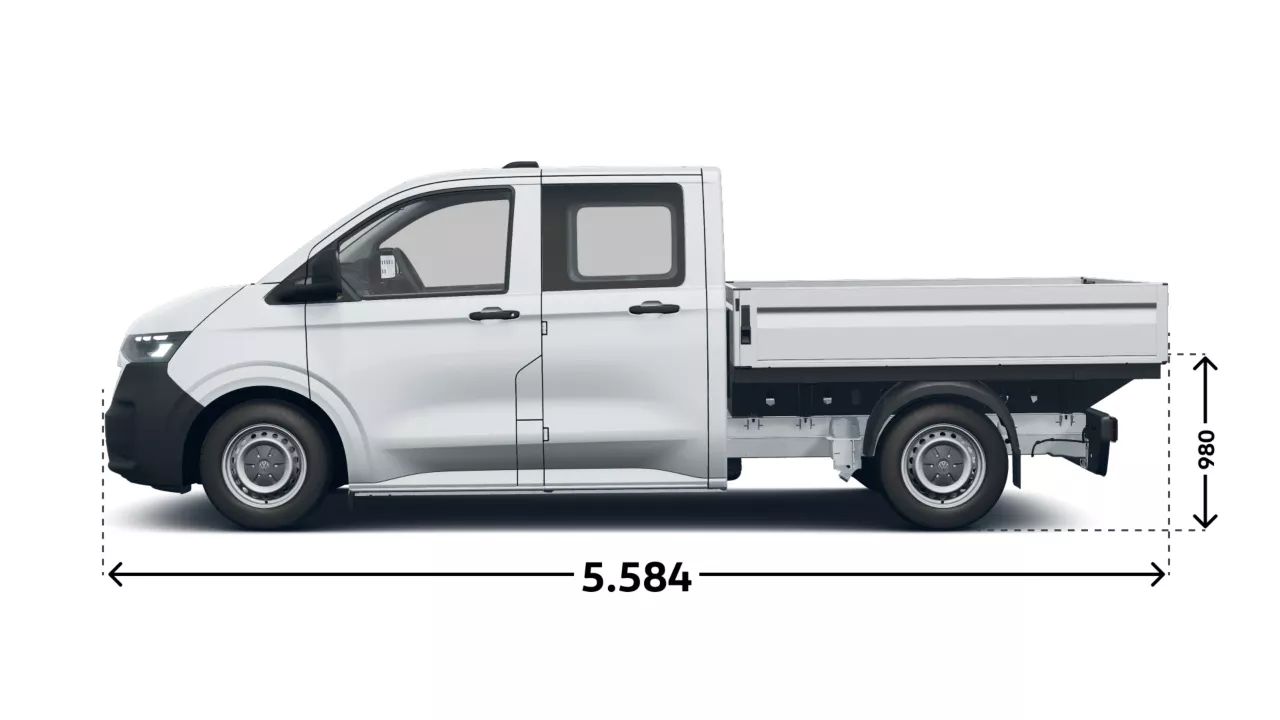

VW Transporter Pritschenwagen Länge und Höhe Seitenansicht

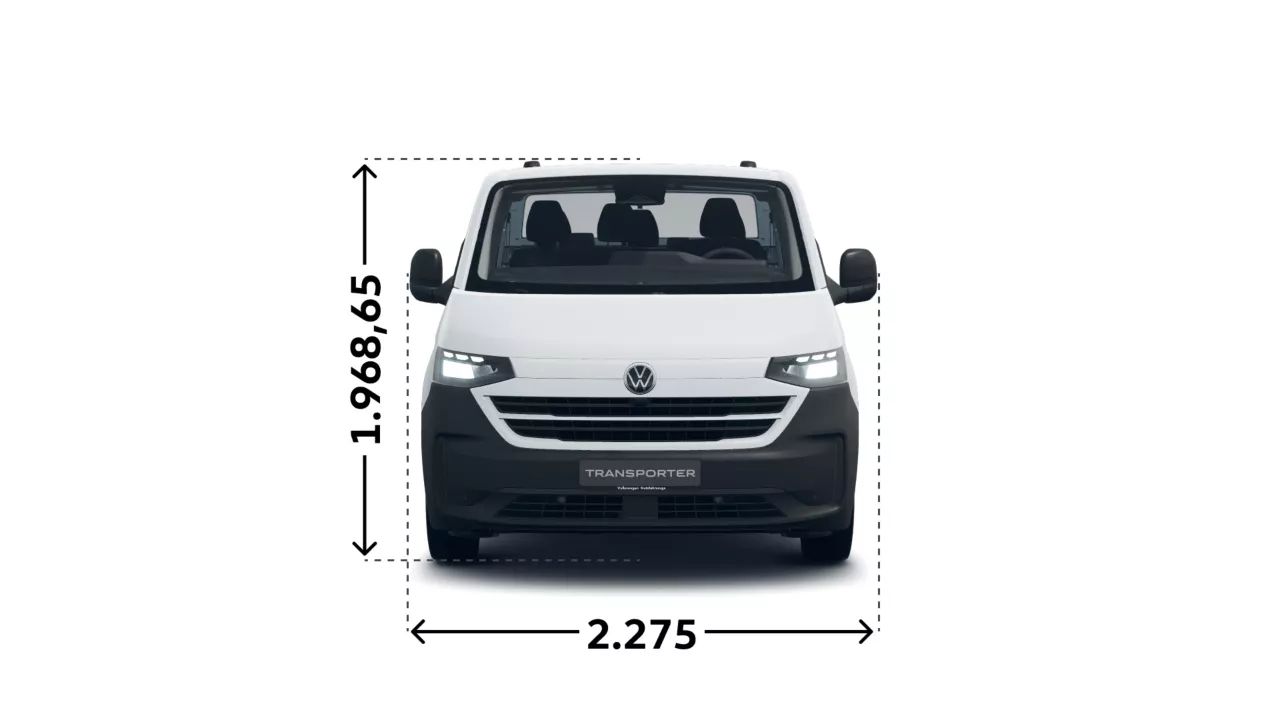

VW Transporter Pritschenwagen Länge und Breite Frontansicht

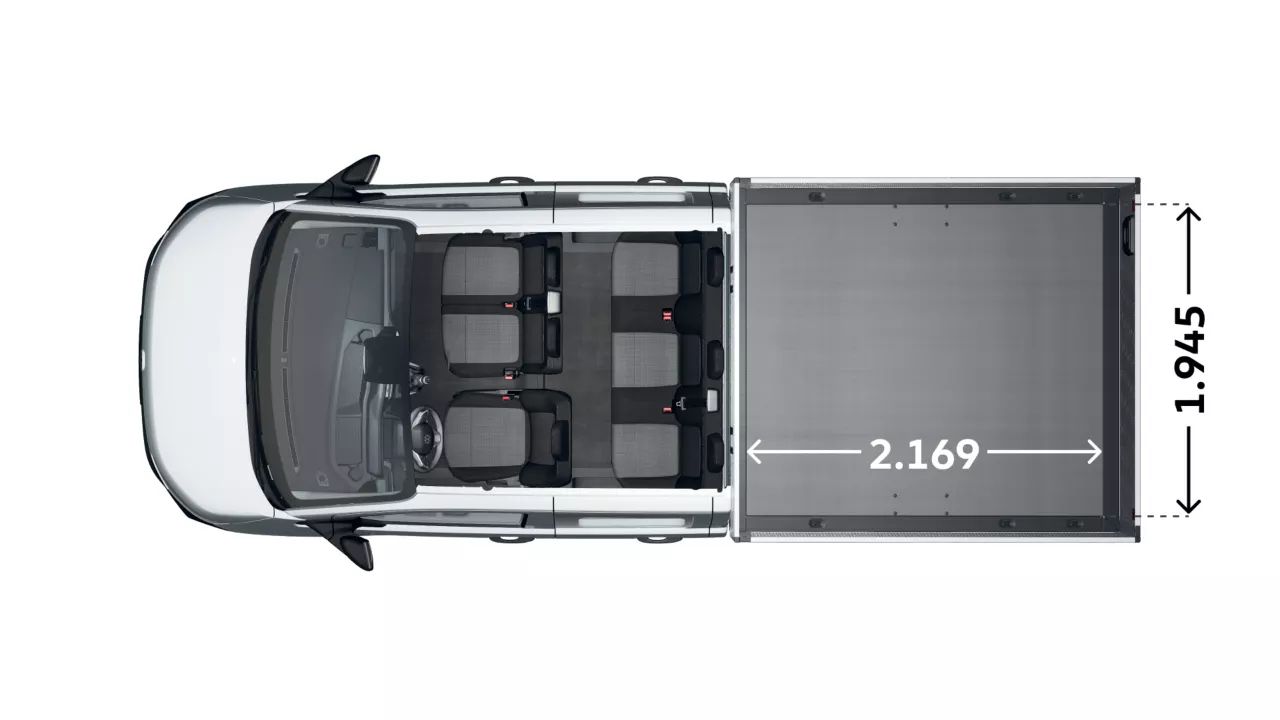

VW Transporter Pritschenwagen Länge und Breite Pritsche

Prikaz paleta i pokretnih regala za Transporter kamionet

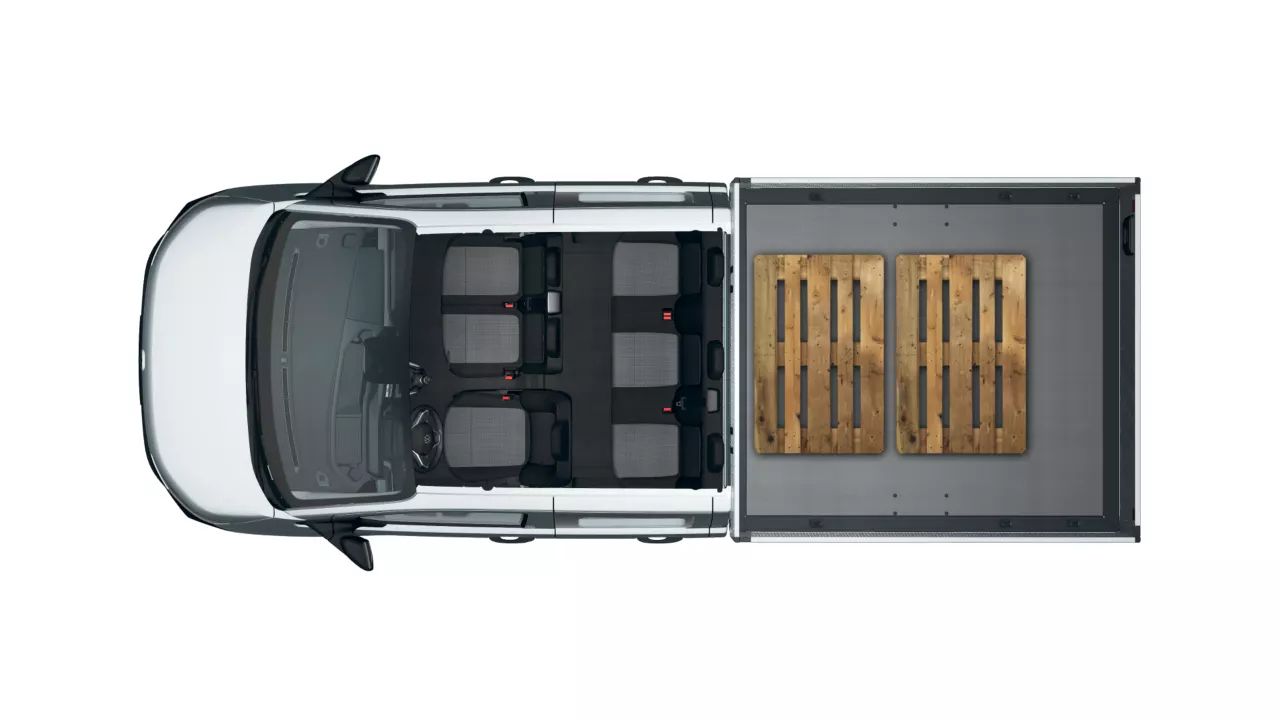

Utovar euro paleta (jedna iza druge)

VW Transporter Pritschenwagen Doppelkabine mit Platz für zwei Euro2 Paletten

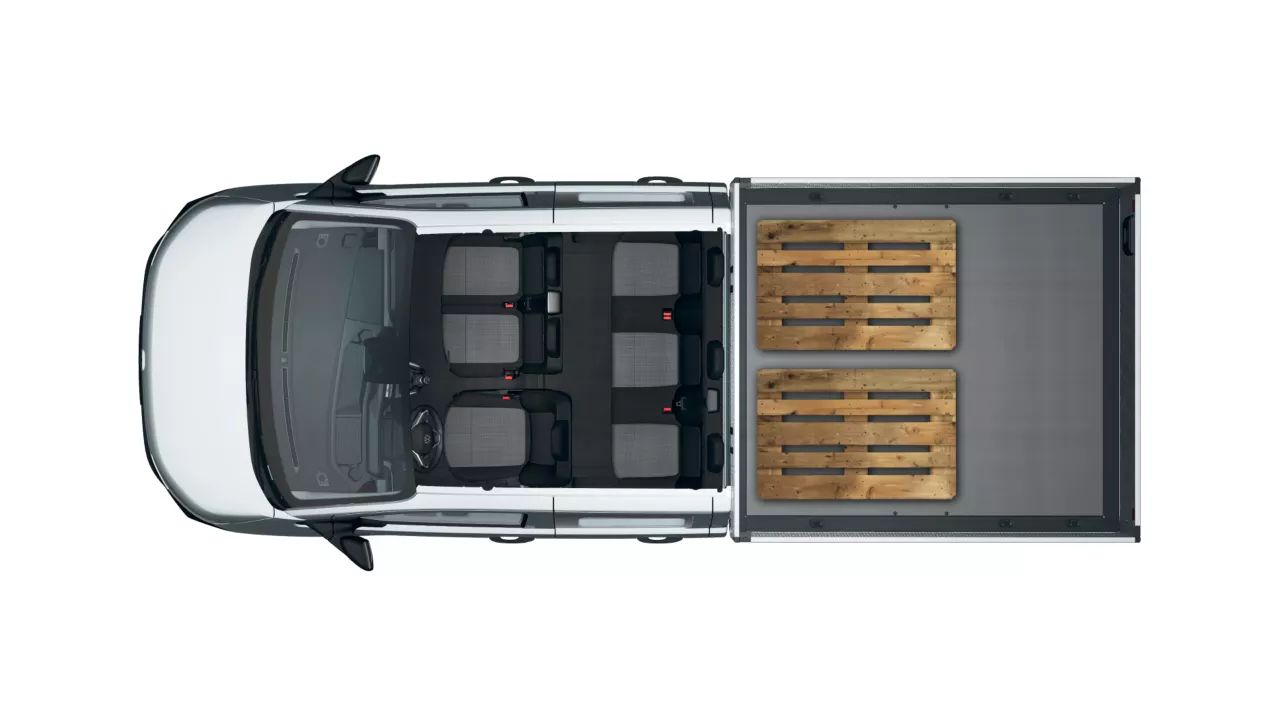

Utovar euro paleta (jedna pored druge)

VW Transporter Pritschenwagen Doppelkabine mit Platz für zwei Euro Paletten

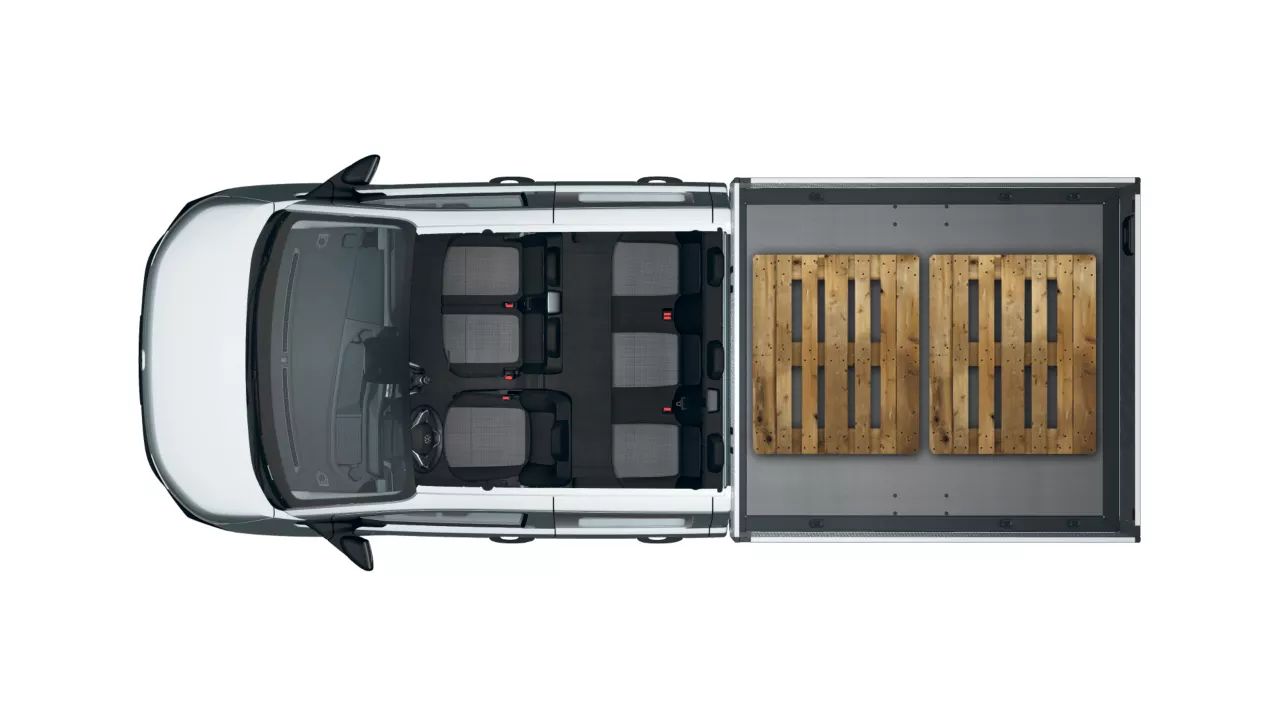

Utovar euro palete 3

VW Transporter Pritschenwagen, Doppelkabine, mit Platz für zwei Euro3 Paletten

Utovar pokretnog regala

VW Transporter Pritschenwagen Doppelkabine mit Platz für vier Rollcontainer

Dimenzije referentnih jedinica za utovar

Paleta EUR 3: 1.200 x 1.000 mm

Euro paleta: 1.200 x 800 mm

Pokretni regal: 815 x 725 mm
